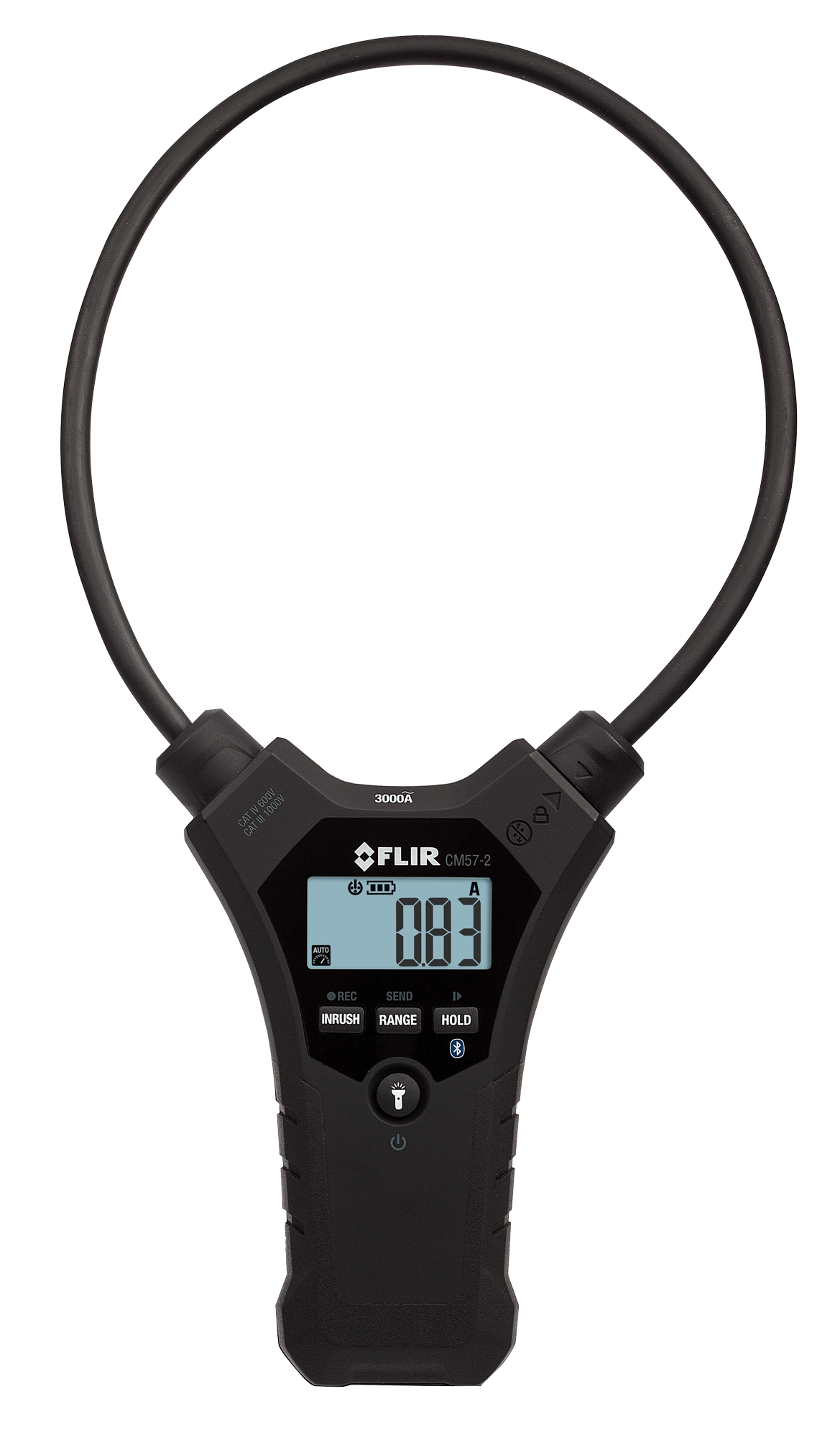

Alicate Amperímetro Flexível CM57-2: Medição de Corrente em Espaços Confinados e Condutores de Grande Calibre

O alicate amperímetro flexível CM57-2 representa uma solução especializada para profissionais que enfrentam limitações físicas em medições elétricas convencionais. Equipado com bobina de Rogowski flexível de 45,72 cm (18 polegadas), este instrumento permite medições precisas de corrente em situações onde alicates rígidos tradicionais simplesmente não conseguem acessar ou envolver completamente os condutores.

A necessidade desse tipo de ferramenta surge constantemente em instalações elétricas reais: barramentos agrupados em painéis densamente povoados, cabos de grande seção transversal que excedem a abertura de garras convencionais, condutores posicionados próximos a estruturas metálicas ou paredes, e múltiplos cabos que precisam ser medidos simultaneamente. O CM57-2 elimina essas barreiras operacionais através de sua garra flexível que se adapta a geometrias complexas.

Tecnologia de Bobina Flexível: Superando Limitações de Alicates Rígidos

Alicates amperímetros convencionais possuem garras rígidas com abertura limitada, tipicamente entre 30-60 mm. Essa restrição física cria desafios recorrentes em campo:

Limitações de Instrumentos Convencionais:

• Cabos de grande calibre: Condutores acima de 500 MCM frequentemente excedem a abertura máxima
• Barramentos compactos: Impossibilidade de isolar condutor individual em painéis com layout apertado
• Obstruções físicas: Proximidade de paredes, estruturas ou outros equipamentos impede posicionamento adequado
• Múltiplos condutores paralelos: Dificuldade de envolver todos os cabos simultaneamente
• Ângulos de acesso: Posição dos condutores dificulta inserção da garra rígida

A bobina flexível de 45,72 cm do CM57-2 resolve essas limitações ao permitir:

• Envolvimento completo de condutores de qualquer diâmetro dentro da faixa de medição
• Acesso a barramentos em posições estreitas ou ângulos desafiadores
• Medição de múltiplos cabos em paralelo com uma única leitura
• Trabalho em painéis densamente povoados sem necessidade de desconexão de circuitos
• Flexibilidade para contornar obstáculos estruturais

Essa versatilidade geométrica reduz dramaticamente o tempo de medição e elimina a necessidade de intervenções invasivas como desconexão temporária de circuitos para permitir acesso.

Medição de Múltiplos Condutores: Simplificando Diagnósticos

Uma aplicação particularmente valiosa da tecnologia flexível é a capacidade de envolver múltiplos condutores simultaneamente. Essa funcionalidade tem duas aplicações práticas distintas:

Medição Agregada de Corrente:

Quando múltiplos cabos em paralelo alimentam uma mesma carga, a medição individual de cada condutor seguida de soma manual é trabalhosa e sujeita a erros. Com o CM57-2, todos os condutores são envolvidos de uma vez, fornecendo leitura direta da corrente total sem necessidade de cálculos.

Aplicações típicas:

• Alimentadores principais com 3-4 cabos por fase
• Sistemas de grande porte com condutores paralelos
• Barramentos com múltiplas derivações
• Conexões redundantes em sistemas críticos

Duplicação de Sensibilidade:

Uma técnica avançada consiste em passar o condutor duas vezes através da bobina flexível, dobrando efetivamente a sensibilidade de detecção. Isso é especialmente útil para:

• Medição de correntes muito baixas com maior precisão
• Detecção de correntes de fuga em sistemas de aterramento
• Identificação de pequenos desequilíbrios em circuitos trifásicos
• Diagnóstico de consumo em standby de equipamentos

Essa versatilidade metodológica amplia significativamente o espectro de aplicações do instrumento.

Faixa de Medição: De Correntes Residuais a Alimentadores Principais

O CM57-2 oferece faixa de medição de corrente CA de 30 A a 3.000 A, cobrindo desde circuitos terminais até alimentadores principais de instalações de médio e grande porte:

Aplicações por Faixa de Corrente:

30-100 A: Circuitos terminais e ramais

• Medição de consumo em equipamentos individuais
• Análise de distribuição de cargas em quadros secundários
• Verificação de dimensionamento de circuitos

100-400 A: Alimentadores secundários e CCMs

• Centros de controle de motores (CCM)
• Quadros de distribuição de pavimento
• Sistemas HVAC de médio porte

400-1.000 A: Painéis principais e subestações

• Alimentadores gerais de edificações comerciais
• Entrada de energia em instalações industriais de médio porte
• Transformadores de distribuição

1.000-3.000 A: Infraestrutura de alta potência

• Painéis principais de indústrias de grande porte
• Subestações de média tensão (lado secundário)
• Sistemas de cogeração e geração distribuída
• Datacenters de grande capacidade

Essa amplitude permite que o mesmo instrumento seja utilizado em todos os níveis hierárquicos de uma instalação elétrica, desde a análise de consumo individual de equipamentos até a medição de demanda total da planta.

Iluminação LED Dupla: Segurança e Produtividade em Ambientes Escuros

Medições elétricas frequentemente ocorrem em condições de iluminação precárias: painéis instalados em subsolos, salas elétricas sem janelas, ambientes industriais com iluminação deficiente ou situações de emergência com falha no sistema de iluminação. O CM57-2 integra duas luzes LED de trabalho estrategicamente posicionadas para:

Benefícios da Iluminação Integrada:

• Visualização clara de identificações: Leitura de etiquetas, numerações e códigos de condutores
• Segurança aumentada: Identificação correta de componentes energizados antes de aproximação
• Liberação das mãos: Eliminação da necessidade de segurar lanterna auxiliar
• Verificação de conexões: Inspeção visual de terminais enquanto realiza medições
• Trabalho em emergências: Independência de iluminação externa em situações críticas

A presença de duas fontes LED (em vez de apenas uma) proporciona iluminação mais uniforme, reduzindo sombras que poderiam ocultar detalhes importantes ou criar riscos de segurança.

Para profissionais que realizam múltiplas inspeções diárias, especialmente em ambientes industriais ou edifícios antigos com iluminação inadequada, essa funcionalidade representa ganho tangível em produtividade e segurança.

Conectividade Bluetooth e Gestão Avançada de Dados

A integração com o aplicativo móvel METERLiNK via Bluetooth transforma o CM57-2 em um sistema completo de medição, documentação e análise:

Funcionalidades de Conectividade:

• Transmissão de dados em tempo real: Visualização de leituras em dispositivo móvel enquanto instrumento permanece posicionado
• Registro contínuo (datalogger): Gravação automática de medições ao longo do tempo
• Comparação de arquivos: Análise lado a lado de medições em diferentes períodos ou pontos
• Alarmes personalizáveis: Notificações quando parâmetros excedem limites estabelecidos
• Geração de relatórios: Documentação profissional automática com gráficos e tabelas
• Compartilhamento instantâneo: Envio de dados para supervisores ou clientes em tempo real

Medição Remota: Segurança em Ambientes Energizados

Uma das aplicações mais importantes da conectividade sem fio é a possibilidade de monitorar leituras à distância. O operador pode:

1. Posicionar a bobina flexível ao redor dos condutores
2. Afastar-se para distância segura
3. Visualizar leituras em tempo real no smartphone ou tablet
4. Documentar resultados sem necessidade de retornar ao ponto de medição

Essa metodologia é particularmente valiosa em:

• Painéis de alta corrente: Redução de exposição a riscos de arco elétrico
• Áreas confinadas: Operador permanece fora do espaço restrito enquanto instrumento está interno
• Ambientes perigosos: Minimização de tempo em zonas com atmosfera potencialmente explosiva
• Medições em altura: Leituras em estruturas elevadas sem necessidade de múltiplas subidas

Essa abordagem pode reduzir em 60-80% o tempo de exposição a riscos elétricos, representando ganho substancial em segurança ocupacional.

Comparação Visual de Arquivos: Análise de Tendências

A capacidade de comparar visualmente múltiplos arquivos de registro permite identificar padrões que não seriam aparentes em análises isoladas:

Aplicações de Análise Comparativa:

• Degradação progressiva: Aumento gradual de corrente pode indicar desgaste mecânico em motores
• Variações sazonais: Identificação de padrões de consumo relacionados a temperatura ou produção
• Eficácia de melhorias: Validação de reduções de consumo após implementação de eficiência energética
• Detecção de anomalias: Desvios súbitos que merecem investigação detalhada
• Balanceamento de cargas: Comparação entre fases para identificar desequilíbrios

Essa funcionalidade transforma medições pontuais em estratégia de manutenção preditiva baseada em dados, permitindo intervenções planejadas antes de falhas catastróficas.

Limites de Alarme Personalizados: Monitoramento Proativo

A capacidade de configurar alarmes customizados é especialmente valiosa em monitoramento de equipamentos críticos. Técnicos podem estabelecer:

• Alarme de sobrecorrente: Notificação quando corrente excede limite seguro do circuito
• Alarme de subcorrente: Detecção de falhas em equipamentos que deveriam estar operando
• Alarme de desequilíbrio: Alerta quando diferença entre fases supera percentual aceitável
• Alarme de tendência: Notificação quando taxa de crescimento indica problema futuro

Quando esses limites são ultrapassados, o sistema gera alertas imediatos, permitindo resposta antes que situações se agravem ou causem danos.

Aplicações Estratégicas em Cenários Desafiadores

A combinação de flexibilidade física, ampla faixa de medição e conectividade avançada torna o CM57-2 ideal para situações específicas:

Indústrias de Processo Contínuo:

• Painéis principais densos: Medição em barramentos compactados sem necessidade de desligamento
• Grandes motores: Cabos de alimentação com seção transversal que excede garras convencionais
• Sistemas redundantes: Medição simultânea de múltiplos alimentadores paralelos

Instalações Comerciais:

• Datacenters: Medição de alimentadores de alta corrente em racks densamente povoados
• Edifícios corporativos: Análise de distribuição de cargas em painéis de pavimento
• Shopping centers: Medição de demanda total através de múltiplos alimentadores

Infraestrutura de Utilidades:

• Subestações: Medição de corrente em barramentos de alta potência
• Plantas de geração: Monitoramento de geradores e transformadores de grande porte
• Sistemas de cogeração: Análise de corrente em configurações complexas com múltiplos caminhos

Retrofit e Modernização:

• Painéis antigos: Medições em instalações onde layout não permite acesso com alicates rígidos
• Verificação pré-obra: Levantamento de cargas antes de expansões ou modificações
• Comissionamento: Validação de dimensionamento durante entrega de projetos

Vantagens Operacionais em Manutenção Elétrica

Para equipes de manutenção e empresas prestadoras de serviços, o CM57-2 oferece benefícios tangíveis:

Ganhos em Produtividade:

• Eliminação de retrabalho: Medições bem-sucedidas na primeira tentativa mesmo em condições difíceis
• Redução de interrupções: Medições sem necessidade de desligamento de circuitos
• Menor tempo por medição: Flexibilidade permite posicionamento rápido
• Consolidação de ferramentas: Um instrumento atende múltiplas situações antes impossíveis

Economia de Custos:

• Redução de horas trabalhadas: Menos tempo gasto em cada ponto de medição
• Eliminação de métodos alternativos: Não necessita contratar soluções especializadas para casos difíceis
• Prevenção de erros: Medições corretas evitam diagnósticos equivocados e intervenções desnecessárias
• Segurança aumentada: Redução de exposição a riscos diminui potencial de acidentes e afastamentos

Precisão e Confiabilidade em Medições CA

A tecnologia de bobina de Rogowski utilizada no CM57-2 oferece vantagens específicas para medições de corrente alternada:

• Linearidade em ampla faixa: Precisão consistente de 30 A a 3.000 A
• Imunidade a campos externos: Menor susceptibilidade a interferências magnéticas
• Resposta em frequência: Medições confiáveis em sistemas com harmônicas
• Ausência de saturação: Diferentemente de transformadores de corrente convencionais, bobinas Rogowski não saturam em sobrecorrentes

Essas características garantem leituras confiáveis mesmo em condições elétricas adversas, como presença de harmônicas elevadas ou correntes de partida transitórias.

Geração de Relatórios Profissionais

A documentação adequada de medições é frequentemente tão importante quanto as medições em si, especialmente para:

• Comissionamento de novas instalações
• Auditorias de eficiência energética
• Investigações de falhas e acidentes
• Conformidade regulatória
• Justificativa de investimentos em melhorias

O aplicativo METERLiNK permite gerar relatórios profissionais automaticamente, incluindo:

• Gráficos de tendência temporal
• Tabelas comparativas entre múltiplos pontos
• Imagens fotográficas do local de medição
• Anotações e observações técnicas
• Dados de geolocalização e timestamp

Essa capacidade reduz drasticamente o tempo entre coleta de dados e entrega de documentação, aumentando a capacidade de atendimento e satisfação dos clientes.

Compartilhamento Instantâneo e Colaboração

A possibilidade de compartilhar leituras e relatórios instantaneamente com membros da equipe ou clientes representa mudança significativa no fluxo de trabalho:

• Suporte remoto: Técnicos em campo podem consultar especialistas em tempo real
• Aprovações rápidas: Clientes validam resultados e autorizam serviços sem atrasos
• Coordenação de equipes: Múltiplos profissionais acessam mesmos dados simultaneamente
• Gestão de projetos: Supervisores acompanham progresso sem necessidade de presença física

Para empresas com múltiplas equipes em campo ou que atendem clientes geograficamente dispersos, essa conectividade transforma capacidade operacional e responsividade.
